彩盒結構設計修位初探
2012-05-22 14:53:02 作者：來源：評論：0 點擊：

許多公司的產品在運輸過程中總會有外包裝撕裂的現象，導致包裝盒內的產品很難取出或掉出來，嚴重者甚至?xí)䦟?dǎo)致內裝物品破碎，給公司造成不必要的損失。出現這些現象的產品可能是包裝的結構出了問題。設計人員只要在產品設計的初期稍加注意就可以避免。

微楞彩盒經常用到的有F坑、E坑，其中F坑厚度約在1mm，E坑2mm。具體厚度還要根據實際坑紙上所裱的面紙來具體測量。

下圖所示的微楞彩盒結構為E坑彩盒尺寸及修位圖。圖中雙插面盒尺寸為：10×5×15，單位是英寸。主要的修位尺寸如圖所示，一般來說，修位盒子的側邊，也就是寬度邊為3／64″，盒蓋要比盒寬方向縮小3／64″，盒子的正面和背面的壓線比盒寬方向的壓線高出一個1/16″，也就是是俗稱的高低線。這是主要的幾個修位點。其余的Dustflap可參考圖上尺寸，因為根據盒子大小的變化要做相應的調整，注意不要比例失調，可根據自己的喜好稍加調整。

微楞彩盒結構為E坑彩盒尺寸及修位圖

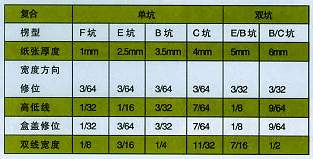

下圖所示為不同坑紙的修位。紙張厚度指的是面紙里紙和芯紙的總和，由于我們會裱一些較厚的卡紙在上面，所以厚度比國標要稍大一點，這樣做結構設計時可以寬松一些。寬度方向修位尺寸考慮到手工粘盒方便對位的因素，按照單坑1mm雙坑2mm的標準來做，在實際操作中可如此應用。上自動粘盒機應該按照一個紙張厚度來修位。雙線寬度是紙張對折180度，是兩條線的寬度，根據不同盒型需要(里邊可能有夾層)距離有所不同，比較常見的應用是展示盒如下所示。
