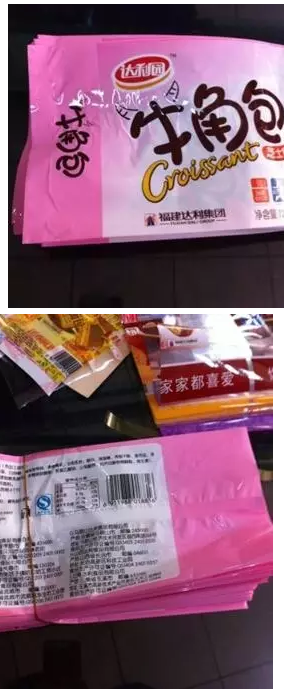

達利包裝： 1.9BOPP復合乳白PE3C或者珠光膜3.5C，中封制袋老是會在袋子正面起皺，這個一般是什么原因造成的？是我產品結構有問題還是中封余溫影響的？

        銀騰喻總：中封余溫的影響。一般冷卻封刀的冷卻水最好是用冰水機制冷的水。

        文華彩印--楊：這是中封冷卻不夠。

        銀騰喻總：把冷卻水用冰水就行了。你冷卻不夠，你怎么調都會有這現象。

        幻幻：一般冷卻水多少度比較好？

        銀騰喻總：這個隨溫度調整的。

        達利包裝：24℃。表面不會起水珠。產品結構有沒有問題？

        銀騰喻總：這種結構比較通用。

        勃力-KOP,KPET,KPA：CPP起封溫度要低，降低熱封溫度。

        銀騰喻總：PE熱封溫度比CPP熱封溫度低。

        達包裝：我材料是OPP復合乳白PE，還有OPP復合3C珠光膜。

        萬達軟包裝：上面封口有沒有這樣？

        達包裝：兩個都不行，珠光更嚴重，橫封沒有皺，主要是中封起皺了。

        復合包裝--張：水性膠水能復合BOPP/紙這個結構嗎？

        達包裝：用酯溶膠、水膠、酒精膠都試過了，結果一樣。請問材料怎么解決？

        勃力-KOP,KPET,KPA：KOP復合CPP，這個結構很成熟，而且你們一直這樣生產。

        袁勝遠：兩個方案，解決中封起皺問題：方案一、在中封機的中封熱封位后邊加小風扇或其他冷卻法，將熱量消除部分，然后在地面排開用風扇吹，盡量讓余熱消散；在收袋時，盡量松綁，豎起來排放，不能疊起來。方案二、就是在合掌機上，合掌了再制袋，那樣會好解決很多。

        達包裝：這些都試過，結果不是特別好。

        軟包老資本：如果材料上，客戶沒有異議的話，印刷材料使用PET與PE比較理想。成品燙刀處就會平整。

        文華彩印--楊：你的材料各層的厚度？調整一下。

        達包裝：2.5BOPP復合3C 乳白PE，材料厚點好還是薄點好？

        文華彩印--楊：用3絲KOP復合2.5絲的乳白PE就行。

        達包裝：為什么？

        文華彩印--楊：外層厚點，耐溫高，底層薄點，熱封溫度低。這樣再按前面的方案1去做就可以改善很大一部分，甚至解決問題。

        達包裝：好的，我試驗下，為什么用KOPP不用BOPP？

        東莞華源李總：這種情況是熱量沒有及時散去，BOPP熱穩定性較差。車間有中央空調，收袋桌面用不銹鋼的，此情況會有極大改善。

        文華彩印--楊：你這個是面包的包裝吧？用KOPP可保鮮還有延長保質期。

        達包裝：不是，我這里面還有內包裝。

        文華彩印--楊：那用OPP就行了。

        成都軟包陳總：用中封切袋機，中封位是滾輪式的，但不論怎樣都要把冷卻水溫調低，另外，PE材料的熱封溫度要低，避免高溫熱封。

        萬達軟包裝：膜板上面先墊牛皮紙，再在上面墊熱封布，看下有沒有好點。

        達包裝：行，我試驗下。（更多技術內容詳見《包裝前沿》或www.pack168.com包裝前沿信息網，有不同意見，歡迎到www.pack168.com繼續討論，提供更多解決方法的朋友可獲得網站技術文章閱讀積分。索取積分，請聯系小陽：15813331361小賴：18475695660）
