自1993年至今，出版物條碼已在我國使用了20年。現在，印前流程中的條碼早已不是一張小小的膠片，而是各種格式的電子文檔。而有些期刊印刷客戶只提供ISSN號，需要印刷廠根據ISSN號制作相應的期刊條碼(也稱“ISSN條碼”)，因此，進行期刊印刷的印前工作者，有必要了解ISSN條碼的相關知識，并能夠制作、輸出符合要求的ISSN條碼。本文將結合筆者的實際生產經驗，介紹ISSN條碼的制作和印前輸出過程，供同行參考。

我國的出版物條碼分為中國標準書號條碼(ISBN條碼)和中國標準刊號條碼(ISSN條碼)。其中ISSN條碼主要用于期刊雜志。如表1所示，ISSN條碼的代碼由主代碼(EAN-13)和附加碼(2位)組成。主代碼中的前綴碼指定為977，數據碼為ISSN號前7位數字，年份碼為公歷年份后2位數字，校驗碼(1位)按一定方法計算得出。附加碼表示期刊的系列號(月份或周的序數)。

表1 ISSN代碼的組成

在印刷尺寸方面，ISSN條碼的放大系數應為0.8～2.0。圖1為放大系數為1.0時的條碼尺寸示意圖。有些期刊因為版面等原因，條碼做得很小，這是不符合標準的。另外，附加碼的放大系數應該和主碼一致。在印刷位置方面，一般應將條碼置于期刊封面的左下角或封底的右下角，距離書脊和底部約10mm處。在色彩搭配方面，必須讓條碼的條空顏色形成一定的反差，目前最為常用的條空顏色搭配是單色黑條白空(其他顏色搭配可參考GB/T12906-2008中的表8)。另外，條碼不能印刷在圖案上，否則容易導致識別失敗或者誤讀。

圖1 條碼尺寸示意圖(放大系數為1.0時)

ISSN條碼的制作工具很多，除了專業的條碼制作軟件外，CorelDraw、方正飛翔等常用的排版軟件也可用來制作ISSN條碼，另外，也可通過互聯網在線生成條碼。在此，筆者以應用于AdobeIllustrator(以下簡稱“AI”)的條碼生成插件Barcodetoolbox為例，介紹ISSN條碼的制作過程。

首先，安裝Barcodetoolbox插件以及OCR-B字體(條碼下方的數字優先選用OCR-B字體)。啟動AI，我們發現在AI的工具面板中多出了2個工具，即條碼測量工具和條碼創建工具。在AI的工作區中也出現了Barcode面板，如圖2所示。

圖2 AI中的Barcode面板

假如要為ISSN號是1672-5786的半月刊雜志制作2003年第24期的條碼，可以在Barcode面板進行如下參數設置。

(1)Type(條碼類型)：根據要制作的條碼類型進行選擇，此處選擇ISSN。

(2)Code(條碼號)：在制作ISSN條碼時，條碼號可以按以下格式輸入：X1X2X3X4-X5X6X7X8(Q1Q2)-S1S2，其中X1～X8為8位ISSN號，Q1Q2為期刊年份碼，S1S2為附加碼。

(3)BarWidithReduction(條寬縮小量)：默認值為0mm，可不設置。

(4)Magnification(倍率)：此處按百分比輸入待創建條碼的放大系數，按標準規定，放大系數應為0.8～2.0，所以此處設定范圍對應為80%～200%。

(5)BarHeight(條碼高度)：默認值為0mm。在倍率設定為100%時，使用默認條碼高度值，得到的條碼高度為22.85mm。

(6)指示符：選中Barcode面板格式按鈕中的第一項，會在創建的條碼數字最后生成指示符“>”。

設置完成后，點擊Barcode條碼創建按鈕，再在文檔空白處單擊，就能完成ISSN條碼的創建，完成效果如圖1所示。

為了保證印刷的條碼能夠達到識別要求，在印前輸出環節，應保證條碼的印刷精度(圖像格式條碼)和顏色值準確。

1.條碼圖形的輸出

在選擇條碼的存儲格式時，應優先選擇將條碼存儲為矢量文件。筆者建議選擇PDF或EPS格式，因為這兩種格式都支持矢量圖形，能夠被常用的排版軟件識別，且為印刷標準格式。另外應注意，在保存文件時不要嵌入ICC文件，以防止輸出時顏色數值發生變化。在輸出條碼圖形時，不用考慮精度問題，只需要根據要求設定輸出參數即可。

2.條碼圖像的輸出

如果需要將條碼保存為JPG、TIFF等圖像格式，則必須將圖像模式設定為CMYK，分辨率建議設置成1200dpi。為了避免條碼精度變化，在輸出文件參數設定時，不要對圖片精度進行縮減。此外還應注意將條碼保存為圖像時的算法，如在使用Photoshop保存條碼圖像時，應不勾選“消除鋸齒”選項。

筆者做了個小實驗，將創建的條碼保存成PDF格式(矢量圖)后，分別用Photoshop(勾選“消除鋸齒”選項)、Photoshop(不勾選“消除鋸齒”選項)和Acrobat，將PDF格式轉成分辨率為300dpi、600dpi和1200dpi的TIFF格式文件，圖像模式均設置為CMYK。在RIP時，使用的加網線數為175lpi，精度為2400dpi，RIP后條碼的條和空邊緣效果如表2。

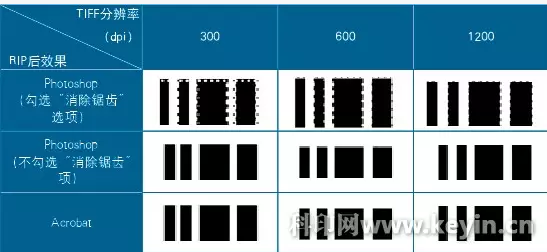

表2 分別使用Photoshop和Acrobat生成的條碼對比

可以發現，當分辨率較低時，使用Photoshop(勾選“消除鋸齒”選項)保存的TIFF格式文件，條碼的條和空邊界模糊，而使用Photoshop(不勾選“消除鋸齒”選項)和Acrobat保存的TIFF格式卻不存在這種情況。這是因為軟件在將圖形轉換為圖像的過程中算法有所不同，有時為了使保存的圖像過渡平滑自然，會自動在顏色邊界處進行插值算法，而這種算法并不適合于條碼的制作。因此，在將條碼保存為圖像格式時，應謹慎選擇，以保證條碼的條和空邊界清晰，防止最終印刷的條碼無法識別。

事實上在實際印刷生產中，碰到的情況遠比文章中介紹的復雜，有條件的印刷廠可以配備條碼掃描設備，在印刷生產中對條碼進行檢測，以便及時發現問題并解
