【看點】近期，金明精機旗下汕頭遠東首推新一代叁床式RTO蓄熱式熱氧化設備，廢氣凈化率為99%以上。本文從蓄熱式熱氧化器RTO原理、選型， 遠東裝備VOC處理的解決方案及其設備優勢等方面做了闡述，并附汕頭萬順、上海金葉等部分公司的實例圖片，歡迎垂詢。



汕頭遠東首推新一代叁床式RTO蓄熱式熱氧化設備，污染物排放濃度指標30(mg/m3)

近期，金明精機旗下汕頭遠東裝備首次推出新一代叁床式RTO蓄熱式熱氧化設備，用于處理VOC揮發性有機化合物，正式通過上海客戶的驗收。



經現場檢測，該設備污染物排放濃度指標30(mg/m3)，遠低于國家規定上海地區設備排放（引用標準DB 31/827-2015 “大氣污染物綜合排放標準”）最高允許排放濃度50(mg/m3)，奠定遠東裝備在VOCs處理技術的領先地位。



據悉，汕頭遠東是金明精機控股子公司，注冊資金8000萬，是以工業節能減排、各類VOC廢氣治理、空氣凈化、工程安裝和環保產品研發、設計、制造、營銷、服務于一體的高新技術企業。



一、蓄熱式熱氧化器RTO原理、選型簡介

熱氧化法的基本原理是VOC與O2在一定溫度下發生氧化反應，生成CO2和H20，并釋放一定量的熱，是較徹底的處理VOC的方法。



RTO（Regenerative Thermal Oxidizer,簡稱RTO），再生熱氧化分解器，又稱蓄熱式焚燒器。其基本原理是在高溫下（≥750℃）將有機廢氣氧化生成CO2和H2O，從而凈化廢氣，并回收分解時所釋出的熱量，以達到環保節能的雙重目的，是一種用于處理中高濃度揮發性有機廢氣的節能型環保裝置。



RTO主體結構由燃燒室、陶瓷填料床和切換閥等組成。該裝置中的蓄熱式陶瓷填充床換熱器可使熱能得到最大限度的回收，熱回收率大于95%，處理VOCs時不用或使用很少的燃料。



一般來說，以根據處理?yè)]發性有機廢氣中含有的有機溶劑名稱，如：丁酮，甲醇，二甲苯、醋酸乙酯等，其次是含量，第三是揮發性有機廢氣風量，排出廢氣溫度、壓力等，計算出產生熱值及風量等技術參數去選設備RTO規格型號。



對于處理中高濃度廢氣（如多頭、多臺涂布機廢氣），直接選用RTO蓄熱式熱氧化器，處理低濃度廢氣（如溶劑型印刷機廢氣），可選濃縮裝置，以降低燃料消耗。



RTO分為單體旋轉式，兩床塔式，叁床塔式等各種結構。以最簡單兩床塔式為例，采用直接燃燒方式，由兩個陶瓷填充床，一個燃燒室，進排氣采用雙閥門切換模式，也是最常見的一種RTO，通過切換閥改變氣流的方向，達到預熱氧化有機廢氣VOCs清潔目的，從而連續處理有機廢氣，廢氣凈化率為97%。



為達到更高的有機廢氣VOCs清潔度，廢氣凈化率為99%以上，可采用叁床式、五床式等方式處理廢氣，運行更可靠, 維護費用更低。



二、 遠東裝備VOC處理的解決方案

遠東裝備早在2005年就已經進行VOCs的研究與開發，并在2008年推出第一臺兩床式RTO蓄熱式熱氧化設備，交付東莞光群使用，目前設備運行在相關指標方面領先于廣東環保標準。



隨著包裝行業對環保指標要求的提高，遠東裝備在兩床式基礎上，進行技術創新與升級，推出廢氣凈化率為99%以上的叁床式RTO蓄熱式熱氧化設備。

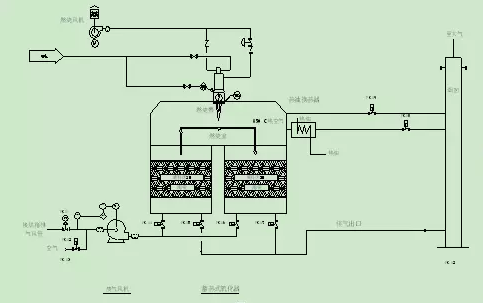

1）兩床式RTO工藝流程示意圖

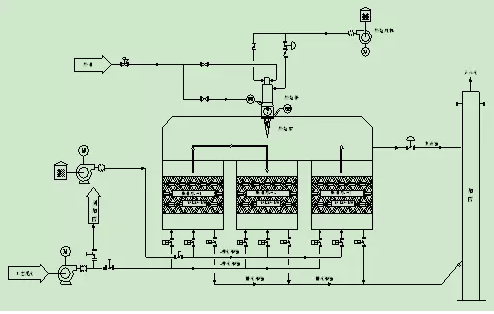

2）叁床式RTO工藝流程示意圖

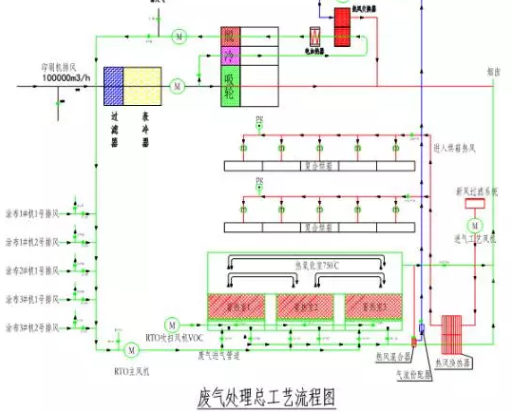

3）轉輪濃縮+蓄熱式熱氧化器（HRCO）示意圖



不僅如此，遠東裝備在現有叁床式技術基礎上，針對處理低濃度VOCs廢氣（如溶劑型印刷機廢氣），開發轉輪濃縮+蓄熱式熱氧化設備，以降低燃料消耗，節省能源。



4）RTO設備的特點：

①可實現全自動化控制，操作簡單，運行穩定，安全可靠性高；

②廢氣凈化率兩床塔式為97%，叁床塔式為99%以上；

③采用多項先進技術，使設備簡化，易于維修，并降低了運行成本；

④廢氣在爐內停留時間長,爐內無死區；

⑤不產生NOX等二次污染；

⑥操作費用低，超低燃料費。有機廢氣濃度在500PPM以上時，RTO裝置基本不需添加輔助燃料。



5）應用領域

1、表面涂層（膠帶、膠片、磁帶、印刷、汽車、摩托車、自行車、船舶、玩具、家電、家具、建材、制鞋等）；　

2、電子（芯片、電路板、電子元件、電線電纜等）；　

3、石油化工（塑料、橡膠、合成纖維、合成樹脂和有機化工等）；　

4、木材工業（人造板、墻紙、地板等）；　

5、醫藥、農藥及染料；　

6、污水廠；　

7、石油及有機物儲運；　

8、冶金、鑄造工業。



三、遠東裝備設備的優勢

公司在包裝行業有30多年的設備經驗和技術沉淀，充分借鑒了歐美著名的RTO設備技術優點，在2008年成功設計制造RTO設備，并交付臺資企業使用。



遠東設備具有更高的熱效率和VOC分解力，RTO蓄熱床的實測熱效率大于95%（國外設備約92%），導熱油的熱交換器熱效率可達75%以上（國外設備一般為70%-65%），高效率的熱效率大大的減少了客戶的長期運行能耗成本。相比歐美產品，具有非常高的性價比。



遠東裝備可為客戶提供如下產品服務：

1）產品設計考慮客戶的生產工藝及處理廢氣量；

2）凈化效率高，兩床式RTO凈化率在95%以上，三床式RTO凈化率在99%以上（可根據客戶的工藝條件和具體要求設計二床或三床RTO），完全能達到環保排放標準；

3）對余熱進行綜合利用，可根據廢氣情況，合理設置熱能回收裝置，在高溫氧化室接換熱器、導熱油爐或余熱鍋爐；低溫?zé)煔庥脕?lái)加熱廢氣，充分利用治理廢氣中余熱，產生經濟效益；

4）優化設計的結構、通風系統，確保最好的處理效果和使用體驗；

5）系統采用PLC自動控制，自動化程度高、運行穩定、充分考慮安全與防護，裝置有防爆閥/泄爆板及異常報警裝置，安全可靠性高。

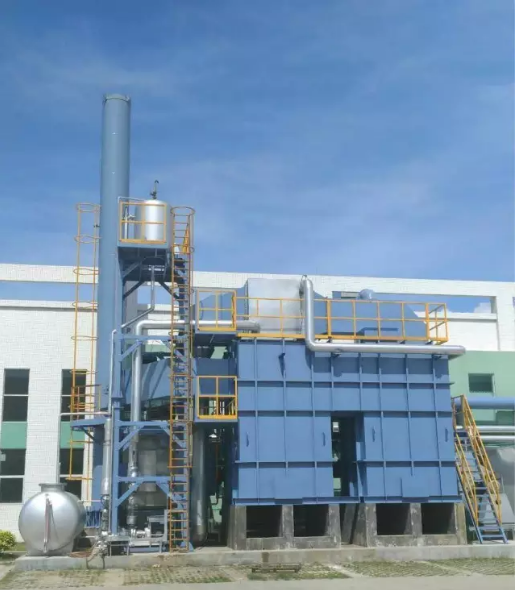

截止目前，遠東裝備已經為行業內數10家客戶提供多臺設備及解決方案，如中國知名煙包企業上海金葉包裝，采用遠東三床式RTO，上市公司萬順股份也于今年增加訂購設備以滿足產能和嚴格的環保需求。
