要想能設計出符合實際加工要求的優秀包裝，模切版制圖工藝是必須掌握的。這一工藝技巧到底有多重要呢？今天筆者將根據多年的從業經驗，從三個角度為大家分析模切版制圖工藝的重要性。
對于包裝設計制版而言，需要重點考慮圖文與加工工藝之間的匹配關系，下面將以手提袋為例進行說明。
在手提袋的印前設計中，包裝設計師往往只考慮手提袋圖文部分(圖1中灰色部分)的合適度與美觀度，很少?gòu)氖痔岽罱K成型的立體效果去考慮，而手提袋的成型效果對印前設計往往有著很大的影響。
(1)手提袋提手的打孔位置。

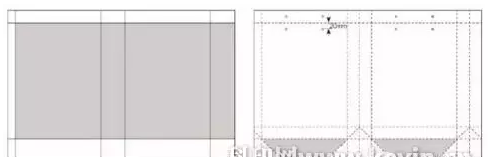

在設計手提袋表面圖文時，不考慮提手的打孔位置很有可能導致手提袋最終成型加工時，可能會導致打孔打在重要的圖文上。在此，筆者給出一個經驗值供大家參考：孔距=(1/2手提袋長-20)mm，兩孔距離上折線為20mm(如圖2所示)。
(2)袋子兩側的折疊線。
正如我們所知道的，手提袋是折疊后平摞運輸?shù)模虼宋磥肀苊馕淖謾M跨在折疊線上，影響手提袋的整體美觀度，印前設計時兩側折疊線上盡量不要安排文字。
(3)手提袋底部。
有的手提袋底部有一些特殊的圖文設計，如公司LOGO等，應設計在圖2中灰色部分，但如果包裝設計師不知道手提袋底部的具體折法，就容易出現圖文被遮擋的現象，因此設計師必須了解袋子的底部折法。
綜上，如果包裝設計師不懂模切版制圖工藝，就會導致印前設計不符合實際加工情況;相反，如果包裝設計師懂得模切版制圖工藝，只要在圖2的基礎上進行設計，即可快捷地完成設計，手提袋成型之后也很完美。
在包裝生產成本中，紙張成本占據的比例最高，但客戶往往不考慮這一點，他們經常習慣拿印刷樣張去做模切版，但這就會使模切版的制作變得非常被動。筆者在為客戶制作模切版時遇到的情況有以下幾種。
(1)提供標準的CAD模切版圖。
(2)提供大致成品位置圖。
(3)提供印刷樣張，口述圖形樣式。
(4)只描述形狀。
第一種情況的交流時間最少，質量、速度最能保證;第二種情況大多出自那些懂一點模切版制圖，但不太懂模切版具體設置與細節的設計人員之手，重新制作模切版圖是經常的;第三、第四種情況在制作模切版時只能不斷地與客戶溝通，尤其是第四種情況交流時間比較長。
紙盒包裝的生產流程主要包括設計、制版、印刷、覆膜或上光、模切、糊盒成型，而模切工序比較靠后，如果因客戶設計時有所紕漏而導致模切版無法正常制作，就會直接造成前面所有工序的浪費。
如今，大多數客戶會將包裝印制的所有工序都交給印刷廠，但印刷廠的包裝設計師大多數都不了解模切版制圖工藝，一旦進入到模切工序，就難免要與模切版制作公司甚至客戶進行三方溝通。而有些客戶則會將設計、印刷和糊盒交給不同的廠家，這樣需要溝通的環節就更多。
綜上所述，如果包裝設計師懂得模切版制圖工藝，在前期把所有工作都統籌好完全不是問題：吃透客戶理念，完成設計制版，AI制版文件交給印刷廠制版印刷，DWG模切版文件交給模切版制作公司制作模切版。這樣就能掌控整個包裝生產流程的兩大核心部分。

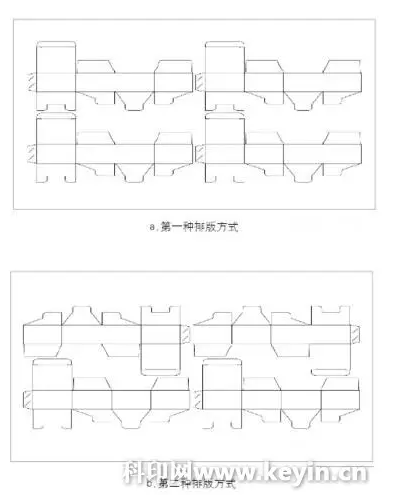

筆者舉個親身經歷的例子：一位做印后加工的朋友讓筆者幫忙參考一項業務，讓筆者看看這個業務在排版上能否再緊湊一些?這是一個很簡單的插底滿蓋小盒。他分別使用了以下圖a和圖b的排版方式，而筆者選擇圖c的排版方式，這種無加刀還可借叼口的排版方式最省紙、最經濟。但是如果包裝設計師不懂模切版制圖工藝，就很難想到圖c的排版方式解決問題。
作為包裝設計師，如果不懂模切版制圖工藝就會脫離實際，給包裝的后續加工帶來很多不必要的麻煩。因此從事包裝設計工作者掌握這方面的知識十分必要。
