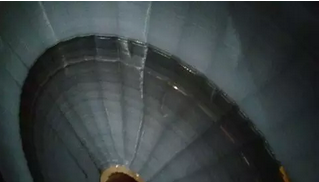

富美包裝劉洪：大家探討一下，收卷成這樣會帶來哪些弊端？

        溫州申聯印業(yè)何勇：制袋后會不平整。

        歐萊特高雙民：還好吧，卷心會有軟皺，可以改用大紙管收，效果會好點。

        富美包裝劉洪：但復合效果很好的。

        黃山永新小王：收卷對復合成品膜的平整度有影響嗎？大嗎？

        富美包裝劉洪：我也想知道，成品不平整的因素有哪些？

        雙津薄膜：你這個應該是薄膜厚薄不均造成的，基材厚度不均。

        黃山永新小王：收卷張力也要控制好。

        分切.制袋,溫：是的，控制好張力，不要一下緊一下松。

        雙津薄膜：你這個膜，看上去基材厚度不均勻蠻嚴重的，側面收緊很多。

        分切.制袋,溫：如果復卷時起水波紋，就盡快復合，不要留太久，久了會定型。現在你的卷膜應該是收太緊了。

        雙津薄膜：是的，收太緊了，然后端面比較薄，就出現了這樣的情況。

        分切.制袋,溫：如果再緊一點的話，紙芯都有可能會變形，到時能不能拿出來都是問題。

        雙津薄膜：那應該不會吧，端面偏薄收緊了會這樣，如果是膜卷中間收緊，會產生暴莖。你這是哪家的膜？沒有分切過么？收卷這么不整齊。

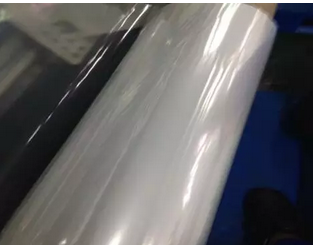

        上海康達小簡：這個端面就跟剛剛復卷類似。

        分切.制袋,溫：這是復卷過的，旁邊的紋路跟那個比都不一樣。前松后緊，把前面的搞變形了。

        歐萊特高雙民：2放張力沒控好。

        溫州申聯印業(yè)何勇：他那個是沒有收平。

        雙津薄膜：上海康達小簡放的膜亮度很好，霧度好像比較大，是普通制袋CPP？

        上海康達小簡：這個是共擠膜復合，這種分切后產生的復合膜外觀情況，薄膜蕩邊也沒有，不屬于合格品。

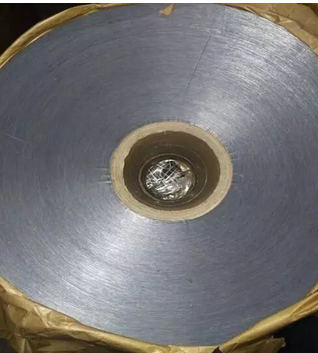

        富美包裝劉洪：我們的產品就是復卷后端面菊花狀，但里面還是平整的，和透明膜那張圖片比還是好得多。

        分切.制袋,溫：張力控制得好，收得好的卷膜，用手放在紙芯中間提起來不松動，旁邊沒起箭頭痕，這樣才行。

        富美包裝劉洪：現在無溶劑的產品總會有一點不平整，很頭痛。

        上海康達小簡：圖中的卷膜再次復卷時會發(fā)現，有紋路的位置軟皺很嚴重。

        富美包裝劉洪：這個最主要的原因就是張力不合適，還有錐度不匹配。

        溫州申聯印業(yè)何勇：所以收卷跟平整度還是有關系的。

        分切.制袋,溫：

        這是分切好的卷膜，前面剛開始還是有點收緊了，起了一點紋。

        溫州申聯印業(yè)何勇：剛開始肯定有的，有的紙管不好也會起皺。

分切.制袋,溫：這是經過材料商再到印刷再到復合再到分切的紙筒，用了好幾次了。

        雙津薄膜：最根本的還是看流延設備的均勻性控制。

        溫州申聯印業(yè)何勇：一般分切都是用新紙管。其實好多東西都不是單方面的，每一個工序都要做好，這樣成品才好。
