隨著國內企業對MES認知的提升，越來越多的制造企業已不滿足單個工廠實施MES，而是考慮如何規劃集團MES架構。對比國外MES產品和案例，關于集團MES架構的案例并不多，這說明中國是當之無愧的制造業大國，其制造業的復雜度，制造業的體量，已促進了中國制造業的各行業領頭羊企業率先思考如何布局集團MES，多工廠MES。

本文就如何構建集團MES，多工廠架構，做一些經驗分享，給相關企業一些參考。



①多工廠業務模型

Multi plant business mode

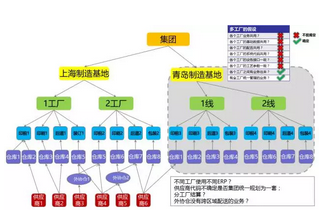

集團多工廠模型復雜，因為各工廠、車間生產形態可能不一樣、生產線不同、管理方法不同，以下是一個多工廠業務模型：如圖1所示。

圖1 多工廠業務模型



②多工廠服務器架構

Multi factory server architecture

企業IT一般考慮投資效益，希望一套服務器能支持多個工廠的應用，每個工廠之間用專線或VPN方式連接，這樣的好處是運維相對簡單，由集團的IT專業人員對服務器、數據庫、系統做運維，能保證系統的穩定；如圖2所示。

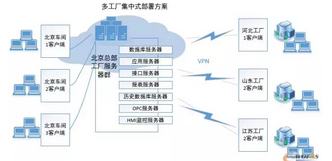

圖2 多工廠集中式部署方案

如果集中一套服務器部署，服務器配置要求高，且要求每個節點冗余，包括數據庫集群、應用服務器集群、接口服務器集群；特別是應用服務器需要2臺以上做集群；網絡必須支持冗余，交換機雙節點、網絡冗余（例如電信或聯通雙網絡），通過這樣的配置才能確保MES系統的高可用性，避免服務器和網絡異常時，導致停線。如圖3所示。

圖3 多工廠集中式部署方案

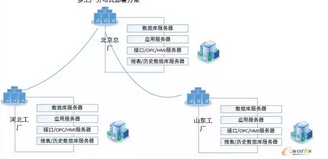

如果每個工廠部署一套服務器，服務器可以精簡，部分應用集中部署在一臺服務器上，例如報表與歷史數據庫服務器；分布式部署，極大降低了服務器問題導致的停線，一旦服務器、系統或網絡有問題，也僅僅是一個工廠出現異常。

但是分布式部署產生的問題是，集團IT希望運維能簡易，數據能集中，否則某些區域的工廠不具備MES運維能力，缺乏運維人員，當MES系統出現問題時，不能及時解決；另外分布式部署，MES系統也難統一版本，各個工廠自主一套MES系統，重復開發與部署，代碼和管理混亂；系統運維不標準，簡單的數據庫監控與備份也難每日確保執行；除了硬件投資翻了幾倍外，數據庫與MES授權費也是翻倍，無論是Oracle/Sqlserver數據庫，還是MES授權，如果是多工廠分布部署，必定會產生服務器授權費，這樣極大增加了企業實施MES的費用。

多工廠的數據交互復雜，需要增加接口開發來匯總集團需要的數據，例如集團的排產和計劃監控、各工廠人員、設備的效益分析、各工廠的生產效率、產能統計，還有研發中心的工藝文件發布，都需要頻繁的接口來匯集和分發數據；如圖4所示。

圖4 多工廠服務器架構

那么MES能否像DMS銷售系統、WMS倉儲系統、甚至ERP那樣，做到集中部署呢？或稱為云MES呢？我們知道MES屬于車間層，和車間控制層、設備層緊密結合，如果MES服務器放在異地，遠隔成百上千公里，即使有企業專線，是否能和車間控制器、車間設備高速集成呢？一些多工廠企業，工廠之間已經架構了專線，把全國各個工廠連接在一個大的“局域網”內，只要通過防火墻或企業路由器，開放幾個MES服務器IP和端口，即可簡單接入MES，例如在新疆工廠，客戶端電腦輸入一個IP 172.168.x.x地址，就能連接到遠在北京的MES服務器，那么在確保網絡速度和穩定性都很可靠時，異地車間設備通過專線去集團MES服務器，會有什么問題呢？

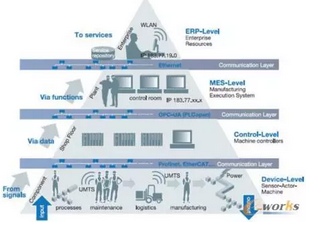

不少集團IT在規劃MES時，提出了剛才的問題，而且看似找不到這樣做的弊端，但這樣的思路方式，是沒有站在MES所處的企業信息層級來思考的，因為MES是緊密和車間層結合的，雖然MES有部分功能是車間排產、車間物料配送、車間工藝指導，但更多的是車間設備集成，車間數據采集等，需要與設備大量進行數據交互。這么頻繁的數據交互，不是ERP、WMS系統能比擬的，因為ERP等系統的數據，大部分是人工操作產生，并非如MES來自設備高頻率產生的數據；當然有些工廠會使用生產實時數據庫，例如Rockwell FT History、Wonderware Historian、GE Fanuc iHistorian，但如果要對數據進行快速分析計算，例如輪胎參數采集后，要立即根據檢測數據進行輪胎等級判斷，立即傳輸給輪胎分揀系統，那還是需要Oracle/Sqlserver這種關系型數據庫進行計算；那么在高頻率的MES與設備數據交互時，VPN專線的集中服務器部署是否就滿足了呢？其實剛才的數據統計，已經說明了答案，我們都知道服務器有I/O瓶頸，內存瓶頸，CPU瓶頸，磁盤讀寫瓶頸，如果一個輪胎集團企業，把全國4個工廠集中在一個MES部署，那每小時會產生12萬筆數據寫入或讀��；而那我們制造業有多少成本構建一個小型的12306機房，或一個門戶網站的機房呢？而且MES平臺是否要發展類似SAP的Hana內存數據庫技術來解決高速訪問的問題呢？所以當一個制造業集團的工廠越來越多時，集中式服務器部署，勢必會遇到性能瓶頸而無法突破。

另外集中式部署，也增加了工廠停線的風險，大家都知道MES是支持智能制造、工業4.0的基礎系統，一旦MES系統出問題，生產線就會停線，而多工廠集中部署，勢必會導致所有工廠停線；另外MES功能和工廠的設備類型，生產線布局，管理模式緊密相關，我們如何在一套集團MES服務器內，部署6套不同形態的MES系統呢？是否要在一套MES內，通過參數配置實現6個制造形態，那么MES功能會變得非常復雜。雖然ERP能通過配置實現多個行業的功能，但畢竟ERP標準化程度比MES高很多。。。

下一期，筆者帶您了解集團公司MES系統功能如何劃分，敬請期待！
