軟包裝人都還不知道的事兒是什么呢？
——在袋內(nèi)充入蒸餾水或干燥劑后如何實(shí)現(xiàn)有效密封袋口！
7月14號(hào)下午14：30~16：30，由廣東省包協(xié)情報(bào)委、《包裝前沿》、包裝前沿微信公眾平臺(tái)、www.pack168.com主辦的六個(gè)QQ群以及兩個(gè)微信群同步舉辦了“中空容器水蒸汽阻隔性的測(cè)試方法及應(yīng)用”的專題技術(shù)探討活動(dòng)，約3000余位群友在線參加了此次活動(dòng)。
本次在線技術(shù)探討由濟(jì)南蘭光機(jī)電技術(shù)有限公司獨(dú)家冠名贊助，首先由蘭光技術(shù)工程師陳欣主講了中空容器稱重法和傳感器法兩種測(cè)試方法的測(cè)試標(biāo)準(zhǔn)及原理，在自由交流階段，陳工就企業(yè)所關(guān)心的質(zhì)量控制問(wèn)題提供了相應(yīng)的解決方案。
陳工的介紹非常專業(yè)，如在講到 軟袋透濕性測(cè)試時(shí)，陳工特別提醒：
如果使用稱重法測(cè)試輸液袋、自立袋這類軟袋時(shí)，難以維持袋內(nèi)空間，特別是在袋內(nèi)充入蒸餾水或干燥劑后如何實(shí)現(xiàn)有效密封袋口也成為了檢測(cè)難點(diǎn)。因此，采用傳感器法可有效解決上述難題。
在采用傳感器法進(jìn)行檢測(cè)時(shí)，則應(yīng)注意軟袋內(nèi)、外壓力的控制，保證實(shí)際氣體透過(guò)面積為整個(gè)軟袋的表面積，以防實(shí)驗(yàn)結(jié)果誤差。因此可通過(guò)向袋內(nèi)通入一定量的載氣實(shí)現(xiàn)袋體的膨脹，保持袋內(nèi)充足的空間，如圖所示輸液袋樣品制備圖。

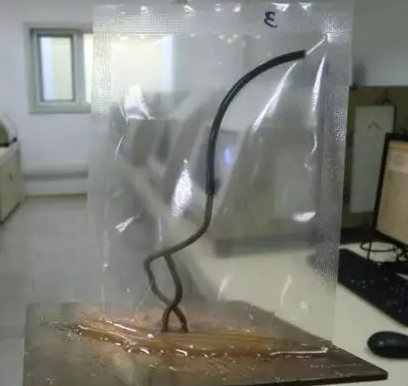

輸液袋樣品制備示意圖
看著是不是很專業(yè)范兒的感覺(jué)？！所以說(shuō)真的是術(shù)業(yè)有專攻啊！
在當(dāng)天的自由交流階段，群友們也提了很多專業(yè)的問(wèn)題！摘錄一二與大家分享：
1、佛山包裝: 透氧測(cè)試過(guò)程曲線，有先升后降，有先降后升，有一直都平穩(wěn)。這些曲線能反映材料特性嗎？
蘭光-陳工:
氧氣透過(guò)過(guò)程是氧氣分子在塑料聚合物中的擴(kuò)散滲透過(guò)程，分為四個(gè)階段：
(1)吸附：氧氣分子吸附于聚合物表面；
(2)溶解：氧氣分子溶解于聚合物中；
(3)擴(kuò)散：氧氣分子以一定的濃度梯度通過(guò)聚合物；
(4)解吸：氧氣分子在聚合物的另一表面吸出。
氧氣分子透過(guò)聚合物的傳輸是由于單個(gè)分子的隨機(jī)熱運(yùn)動(dòng)而發(fā)生的，傳輸過(guò)程就是使聚合物器壁兩側(cè)物相之間的濃度差或滲透劑的化學(xué)勢(shì)緩慢地趨于平衡的過(guò)程。隨著時(shí)間的推移，材料的透氧率會(huì)增大，但會(huì)逐漸趨近某一固定值。
而某些塑料復(fù)合材料因?yàn)樯婕岸鄬硬馁|(zhì)復(fù)合，并且存在膠黏劑、添加劑等其它加入料的影響，所以在一定的溫度和濕度測(cè)試條件下，氧氣透過(guò)時(shí)不一定完全按照上述理論過(guò)程，會(huì)出現(xiàn)氧氣透過(guò)時(shí)透過(guò)率曲線趨勢(shì)不同。
例如，紙鋁塑復(fù)合材料可能在測(cè)試過(guò)程中有升有降，一直到較長(zhǎng)的時(shí)間后才可以達(dá)到平衡。材料特性最終以氧氣透過(guò)率達(dá)到平衡，即透氧測(cè)試過(guò)程曲線達(dá)到相對(duì)平衡穩(wěn)定后的數(shù)據(jù)作為參考。
2、瑞梅鋁業(yè)程浩：PWT//AL//PE，濕巾包裝有抽取孔，藥水和鋁膜接觸一段時(shí)間會(huì)出現(xiàn)腐蝕現(xiàn)象，有沒(méi)有什么辦法解決？如圖所示：抽取孔處鋁箔腐蝕導(dǎo)致污染濕巾。
蘭光-陳工:
應(yīng)杜絕藥水滲透到鋁箔層上。建議將PET//AL//PE結(jié)構(gòu)做一下修改，因?yàn)镻E層對(duì)藥水中易揮發(fā)腐蝕性成分阻隔性較差，因此建議在AL與PE層之間再額外添加一層高阻隔層，例如PA層；或者將內(nèi)層PE層換成PP材質(zhì)。從而阻止藥水成分與鋁箔發(fā)生反應(yīng)，污染濕巾。
3、武漢ld-小譚： 一般PP//AL//PP卷膜的透氣和透水率要多少比較好？
蘭光-陳工:
按照GB/T 28118-2011《食品包裝用塑料與鋁箔復(fù)合膜、袋》產(chǎn)品標(biāo)準(zhǔn)中第III類材料結(jié)構(gòu)中所包含的PP/AL/PP為參考，相應(yīng)在標(biāo)準(zhǔn)測(cè)試條件下（23℃，0%RH），氧氣透過(guò)率產(chǎn)品標(biāo)準(zhǔn)要求為≤0.8 cm3/(m2∙24h∙0.1MPa)，通常我司所接觸到的該類材質(zhì)結(jié)構(gòu)的產(chǎn)品氧氣透過(guò)率數(shù)值在0.5 ~ 1.5 cm3/(m2∙24h∙0.1MPa)范圍內(nèi)；相應(yīng)的標(biāo)準(zhǔn)測(cè)試條件下（38℃，90%RH），水蒸氣透過(guò)率產(chǎn)品標(biāo)準(zhǔn)要求為≤0.5 g/(m2∙24h)，通常我司所接觸到的該類材質(zhì)結(jié)構(gòu)的產(chǎn)品水蒸氣透過(guò)率數(shù)值在0.4 ~ 1.2 g/(m2∙24h)范圍內(nèi)。透過(guò)率的高低與PP//AL//PP復(fù)合膜各層厚度及復(fù)合膜總厚度有關(guān)。
