蒼南縣升達工藝廠林細跑：里面有殘留物，可能是CPP時間太長了。可以測下是什么東西殘留？

無溶劑膠粘劑：用好一點的CPP也能減輕一點這種情況。

軟包小林：沒色譜儀檢測，具體是什么殘留也不知道。應該不是材料問題吧？

頭發(fā)亂了：配比沒錯，上膠量夠的話，那就是材料的問題。

北京華騰李明：可以從工藝上改進，鍍鋁轉移是世界性問題。這方面問題可以在生產過程中，根據(jù)不同產品要求作出調整。同一型號的膠水，生產工藝和環(huán)境不同都會有不同的性能表現(xiàn)。

洗版液，油墨粘度控制器周泉：

出了問題，不要老是去找膠水，不要忽略了那些所謂的細節(jié)，其實很多時候不是硬件的問題，換句話來說，膠水硬件工藝都是一樣的，別人做的沒有問題，而你做的出了問題，那就是可能你忽略了細節(jié)的操作。很多客戶出問題的原因就是忽略了一些小細節(jié)。我親身經歷過。

順德泰華油墨盧：贊成這種觀點。

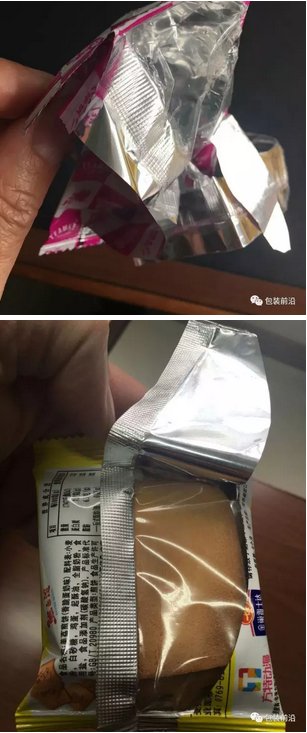

軟包小林：因為是客戶投訴的，暫時還沒過去看，從圖片看應該是鍍鋁轉移吧。而且圖片是兩批的，一批是去年做的，一批是現(xiàn)在做的，現(xiàn)在才投訴我。

溫州吉騰包裝何勇：其實干復鍍鋁轉移的話，固化劑要少加一點，熟化時間控制好。

洗版液，油墨粘度控制器周泉：最好拿到樣再分析。

軟包小林：我也第一時間考慮是工藝在哪方面出了問題。

溫州吉騰包裝何勇：上膠量在保證質量的情況下要盡量小。

軟包小林：因為膠水和鍍鋁膜的品牌大家還是認可的。

麗晟包裝廖賢：固化劑少一斤試下。

軟包小林：我用他家的膠水時每次都特意少加點，4斤加了3斤多一點。

洗版液，油墨粘度控制器周泉：你的固化時間、固化溫度多少？

軟包小林：18小時，52℃左右。一批因為投訴有味道，所以烘干了34個小時。

廣東國望蕭保平：熟化時間太長了。

洗版液，油墨粘度控制器周泉：一般這種結構熟化時間18小時，溫度只要45℃就好。兩層的不要那么高溫，時間也不要那么長。

廣東國望蕭保平：一般十幾個小時應該就可以了，溫度也有點偏高。對，同意周總的看法。

軟包小林：這樣的話怕有異味怎么辦？

廣東國望蕭保平：有氣味的話，應該是溶劑殘留。你這次烘箱溫度是怎么樣的？

軟包小林：我都是設備54℃，但實際顯示51~52℃左右。

廣東國望蕭保平：有異味，應該考慮生產工藝和設備有沒有問題，還有就是你說的異味是什么氣味？你的溫度可以適當降低一點，46℃也可以固化。
