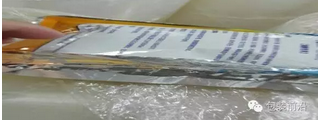

某軟包：麻煩大家看看這脫層的原因，請師傅們指點指點，結構是PET//VMPET//PE。

        新東方油墨老：有白點嗎？

        誠信包裝：從圖片上看應該是鍍鋁轉移了，袋子成型時就這樣還是水煮后離層的？

        新達包裝-：應該是自己剝開的吧

        誠信包裝QA-：如果是剝開的這個很難處理，因為現(xiàn)在大部分的鍍鋁受熱后轉移是很普遍現(xiàn)象。選用好點的膠水和鍍鋁會好點。

        龍藝印務：袋子成型一揉捏就這樣，主要什么原因造成的呢？

        湖北干復小夏：強度不夠。

        誠信包裝QA：如果只是熱封附近出問題，是由于固化后膠水受熱收縮內聚。

        某軟包：這個結構，VMPET應該雙面電暈處理才行。

        黑MK6750小齊：下機直接做溶劑殘留測試，用氣象色譜，裁成寬*高10CM*20CM，烘箱80℃烘30min，抽殘留氣體，注入氣象色譜儀，觀察峰值，能檢測你復合機或印刷機下機的溶劑真實殘留狀態(tài)。脫層袋子看不清楚是脫層還是鍍鋁轉移。

        誠信包裝QA-何：先確定鍍鋁膜合格，然后換個專用膠水，降低熟化溫度和時間。

        龍藝印務：那用什么膠水好？

        復合包裝：復合第一層的時侯，PET/VMPET固化劑少加或者用鍍鋁專用膠水，配比20:4變成20:3試試，如果復合強度要求很高的話，就用加強型鍍鋁。

        黑MK6750小齊：第一種方案：選用加強鋁，但是成本高，一般客戶都不接受。第二種方案：用鍍鋁專用膠，第三種，用普通膠減少固化劑量10%左右。
