在第四屆全國印刷行業職業技能大賽中，報紙印刷質量評分第一次采用了客觀評價的方式，根據測量的印刷參數進行評分，主要印刷參數為實地密度、灰平衡、色差、網點增大和印刷相對反差。其中，印刷相對反差(K值)也稱為印刷對比度，是實地密度和網點積分密度(通常選取網點面積為75%的網點密度作為網點積分密度)之差與實地密度的比值。K值越高，印刷品層次拉得越開，給人的視覺沖擊越大;反之，印刷品層次并級，給人的視覺效果不佳。

在報紙印刷中，影響K值的因素較多，各家報社印刷廠很難統一規范這些因素，所以在報紙印刷國家標準GB/T 17934.3和國際標準ISO 12647-3中均沒有對K值給出明確的標準值。筆者掌握了這次大賽的評分?jǐn)?shù)據，對這次大賽的印刷數據進行了歸納、匯總，結合實際案例對報紙印刷K值進行了一些分析。

1.K值的正常范圍

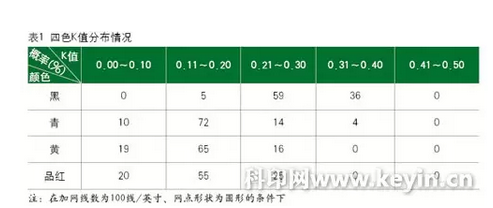

雖然報紙印刷國家標準沒有給出報紙印刷K值的標準值，但是行業內有一個大概的范圍。統計這次大賽的印刷數據，四色K值分布情況(以概率表示)如表1所示。從中可知，在加網線數為100線/英寸、網點形狀為圓形的條件下，黑版K值的正常范圍約在0.2～0.4，青版、黃版、品紅版的K值正常范圍約在0.1～0.3。由于黑墨黏度較大，當油墨轉印到紙張上時，向外擴張較小，使得網點增大較小，相對應的K值就較大;而青、黃、品紅油墨的黏度較小，當油墨轉印到紙張上時，向外擴張較大，使得網點增大較大，相對應的K值就較小。

2.K值與50%處網點增大的關系

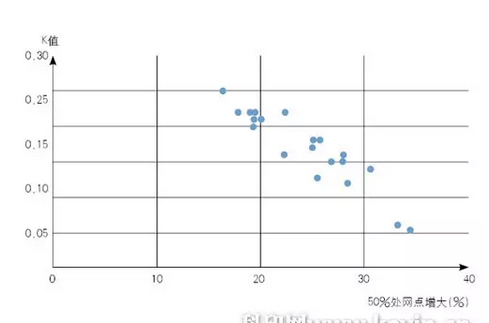

這次大賽的參評報紙均為開印后第1000份報紙，我們?nèi)��?bào)紙2、3版的黑版平均K值(報紙2、3版有16處測控點，取平均值)和相對應的50%處網點增大的數據進行分析，發現部分報紙由于墨未走勻，會出現墨小導致網點偏小、墨大導致網點增大失實的情況。我們剔除這部分?jǐn)?shù)據，隨機取20組數據，可得到50%處網點增大與K值的關系，如圖1所示。

從圖1可以基本得知：印刷網點增大越大，K值越小。這是因?yàn)?0%處網點增大越大，一般來說，75%處網點增大也越大，相應的75%處與100%處網點密度相差越小，根據K值計算公式K=1-DR/DV(其中，DR為網點積分密度，DV為實地密度)，K值就越小。所以在不同的印刷條件下，要想獲得較好的印刷效果，首要途徑就是控制好網點增大。

3.K值與實地密度的關系

取這次大賽的K值和實地密度數據進行分析，去除明顯不正常數據后，隨機取20組數據，可得K值與實地密度的關系。由于是不同單位印刷的報紙，雖然印版類型、加網線數相同，但紙張、油墨、機器狀況等各不相同，所以K值與實地密度之間并無明顯的線性關系。

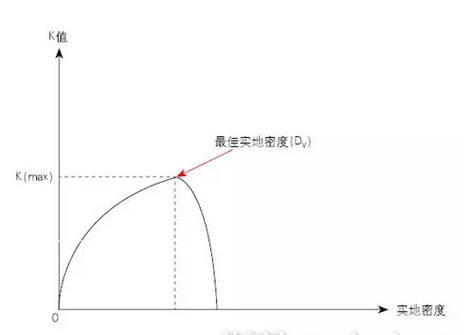

實際上，在同一印刷條件下，實地密度與K值的關系如圖2所示。隨著實地密度增大，K值逐漸增大，當實地密度達到某一數值后，K值就開始從某一峰值向下跌落，圖像開始變得濃重、層次減少、反差降低。實地密度的標準應以印刷圖像反差良好、網點增大適宜為參考。從數據規律看，應以K值最大時的實地密度值作為最佳實地密度。

4.其他影響K值的相關因素

除了上述兩個影響K值的因素外，在印刷過程中，以下條件的改變也會影響K值的變化。

(1)印版質量：印版質量對K值的影響主要體現為印版網點線性還原的好壞。網點線性還原是指圖案上實際的網點面積和印版上網點面積一致，線性還原不好，則生產出來的產品根本無法很好地還原原稿，K值也就沒有任何的指導意義。

(2)油墨適性：油墨適性對K值的影響主要體現為油墨的乳化性能。油墨乳化過度會導致墨路和水路上積墨，引起糊版，致使K值下降;油墨乳化不夠會導致油墨的轉移性能變差，油墨不能均勻地傳遞到承印物上，致使K值不穩定。油墨的乳化性能主要受油墨本身質量的影響，與油墨的連結料和助劑有關，不同油墨的印刷適性相差很大。

(3)印刷壓力：印刷壓力對K值的影響主要通過油墨傳遞和網點質量?jī)蓚�(gè)方面來體現。印刷壓力包括墨輥間壓力、靠版墨輥和印版間壓力、水輥間壓力、印版和橡皮布間壓力、橡皮滾筒和壓印滾筒間壓力。上述任何一個印刷壓力不正常都會使網點增大異常，引起K值下降。

(4)潤版液：潤版液的pH值對油墨轉移影響非常大，是印版空白部分生成無機鹽層的必要條件。理論上當潤版液的pH值>6時，印版空白部分形成無機鹽層的能力大大減弱，促使空白部分的親水能力大大下降，容易導致空白部分上臟，因此在同樣的實地密度下，其網點增大值比正常印刷條件下的網點增大值大，相應地其K值下降。同樣地，若潤版液的pH值<4.5時，油墨很容易乳化，造成糊版，引起網點增大值增加，導致K值下降。

(5)橡皮布：為使印刷品獲得理想的K值，橡皮布的選擇也非常重要。橡皮布的性能指標主要有油墨的傳遞性、伸長率、彈性、平整度等，若橡皮布的這些性能指標不佳，則無法印刷出成型的網點，從而直接影響K值大小。

本公司承印的一份報紙中，制圖人員反映近期圖片印刷后暗調層次并級嚴重，經常糊死。得知問題后，我們對報紙網點進行了檢測，發現其K值為0.03，明顯低于正常值。用放大鏡觀察網點面積為75%處的網點，發現網點基本糊死。由此我們得出，造成圖片印刷故障的主要原因是暗調部分網點增大嚴重，K值偏低。

我們采用排除法分析故障原因。首先檢查CTP印版質量，其網點線性偏差小于1%。

其次，通過了解得知近期印刷油墨、紙張、橡皮布、潤版液等都未進行調整。我們初步分析主要原因是墨層厚度偏大或印刷壓力偏大造成網點增大嚴重。為了驗證以上判斷，我們先把黑色印版的墊紙厚度減小0.03mm，墨量大小保持不變，發現網點增大還是比較嚴重，然后將整版墨量減少，發現網點增大恢復正常，75%處的網點清晰，最后恢復原來黑色印版的墊紙厚度，75%處網點發糊的情況依然比較明顯。由此判斷，印刷壓力偏大是造成暗調網點糊死的主因。在此條件下，調整放墨量會對網點還原有明顯的影響。

K值并不像密度、網點增大等是直接表征印刷的參數，而是通過計算來表達圖片印刷好壞的重要數據，其反映了圖片暗調的表現力。第四屆全國印刷行業職業技能大賽中，報紙客觀評分依據包括K值這一項，體現了今后報紙印刷質量評價將更加靈活的趨勢。
