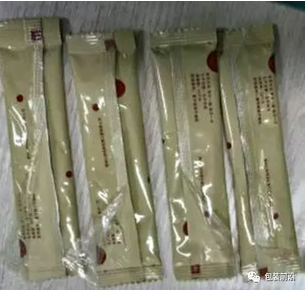

嶺天南超政：我們自動機卷膜包裝時， PET與油墨離層，材料組合是：PET12/AL7/PE63，印刷是整版面印刷，用PET專用油墨。已做了簡單的檢測，溶劑殘留總量為0.72mg/m²,PET與油墨剝離強度1.45牛。溶劑殘留如何解決？

        久聯(lián)化工（上海）葉楓：哪個溶劑殘留？乙酸乙酯？

        嶺天南超政：檢測報告如下：

        久聯(lián)化工（上海）葉楓：你這溶劑殘留不算高啊，總量＜5mg/m²。

        嶺天南超政：英文名稱不是太懂，剛才發(fā)上去是檢驗中文名稱，其它物質(zhì)沒有檢查。

        久聯(lián)化工（上海）葉楓：那不能作為判斷標準啊，膠水中也有溶劑。需要細化點測試，看看油墨是否有問題。你也可以考慮下是否膠水和油墨反應的原因。可能不是單方面原因。

        嶺天南超政：嗯，剝離強度也不是很高，油墨耐溫度還沒有測試出來。

        久聯(lián)化工（上海）葉楓：你是說測試耐熱蠕變是嗎？

        嶺天南超政：對，準備送油墨廠測。

        久聯(lián)化工（上海）葉楓：里面一層的強度如何？AL/PE 層如何？

        嶺天南超政：沒有問題，主要是PET與油墨之間出問題，而且用戶不是經(jīng)常都出現(xiàn)此問題。

        久聯(lián)化工（上海）葉楓：PET測了達因值嗎？

        李功亮：油墨和PET的附著力不高，這是內(nèi)層膜的張力過大，變形拉伸造成的！兩個主要原因：膠水沒問題，肯定就是膜的問題。

        嶺天南超政：PET測過，都沒問題，用52印刷的。

        久聯(lián)化工（上海）葉楓：這個膠水和油墨你們經(jīng)常搭配使用嗎？

        嶺天南超政：是懷疑附著力和耐溫性。

        久聯(lián)化工（上海）葉楓：熱封邊容易分層。

        嶺天南超政：膠水和油墨是我們長期使用的，是固定供應商。“熱封邊容易分層”，是這樣的。

        久聯(lián)化工（上海）葉楓：測測耐溫。

        嶺天南超政：剛才李工講“油墨和PET的附著力不高，內(nèi)層膜的張力過大，變形拉伸造成的”有道理，應該是生產(chǎn)過程要注意這方面原因。我們也是懷疑生產(chǎn)過程出問題，因為是其中一個品種有問題，其它沒有事。同時也要測下耐溫。
