亞洲包裝印刷專家團（PSA）技術總監/著名印刷標準化專家鐘兆魂教授

近期拜訪了不少UV印刷設備廠家，看到非常多對燈管與反射罩保養不到位的問題。在前文中已特別提到UV燈的能量，完全取決于UV燈與反射罩(反射片)的狀態。而這所謂的狀態，在過去是個較模糊的概念，一直以來都沒有具體或可以衡量的模式來說明，大概都是用到差不多發現油墨或光油干不了，就知道該換燈管了；更換燈管已經是較成熟的概念；而反射罩的狀態是否該換了，那就很少有人提及了；一方面是認知有限，二方面是不知如何來測量和判斷。而說到保養，就更有空間可以深入探討了。

UV燈的保養，最重要的就是始終能維護UV燈有最大的能量輸出。這在過去，很少廠家懂得用數據來控制；而事實上，如果不能衡量，就很難談控制。因此，我們首先要有一套簡單有效的UV燈能量檢測方法；

建議UV燈能量的檢測方法：

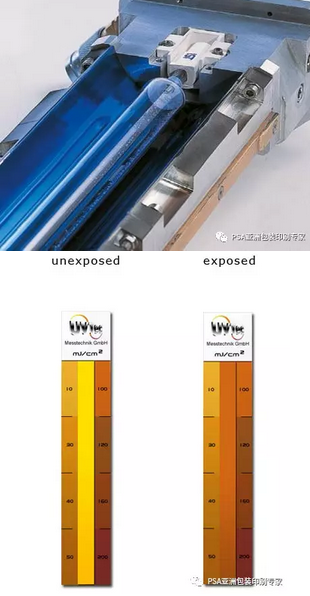

1.在新燈管+全新反射罩，開足100%功率，印刷機速度9000/小時的情形下，我們用UV能量測試紙測得一個能量值（例：180mj/cm2)，做為今后的衡量標準。如果已不是新燈的狀態，可以向原廠取得相關數據。

2.使用一個月后，我們每月檢查測量相同條件下得到的能量值，例如3個月后測得的是140mj/cm2, 那么我們可以基本判斷該燈能量已大致衰減了20%。

3.一直使用到發現原有產品無法達到需要的干燥效果時，要立即測量下當時的能量值，于是我們也找到了干燥固化所需的最低能量值。

4.第一次更換新燈管后，我們立即測量整支燈的能量，例如得到160mj/cm2, 我們也可大致判斷這支燈的反射罩效率，已衰減了10%。

5.以上的數據，必須是假設我們的燈與反射罩是在良好正常的保養狀態下測量的。

6.IST原裝燈管與反射罩，建議的大約壽命如下：

IST UV燈管：1500-2000小時，應考慮更換

IST UV 反射罩：超過15000小時應考慮更換

7.UV燈的能量有可能因保養不到位而提前終結。

燈管新的，反射罩老到不行了？

看到非常多的案例，許多工廠的UV燈，燈管新的沒換多久，就開始覺得能量不足，印件老干不透, 光油附著力也不足；每天都必須開足100%功率才能達到需要的干燥效果。后來發現，原來反射罩已經接近無效了，換上新燈管也沒大用。這樣的情形也等于是在每天燒錢。換句話說，每天用了200度的電，而只能產生50度電的效能，其余都是無效功率變成熱虛耗掉了。這樣每月下來都是可觀的利潤流失。

如何判斷反射罩堪用狀態，應該是大家需要關心和重視的。

檢查以下幾個狀態，將有助于判斷反射罩已老化：

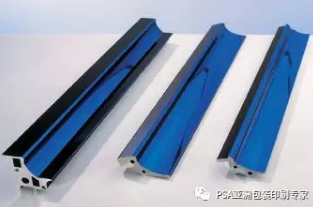

反射罩正常新狀態時，應是透明或鮮亮的藍色；

最有效檢查反射罩狀態的方法是在新燈管/新反射罩狀態時，檢查測得UV燈的總能量并做好記錄；一段時間后，再次換新燈管時，再測UV燈能量，通過兩個數字的比較，就能判斷反射罩反射能力衰減的程度。例如第一次測得是200 mj/cm2, 第二次測得100 mj/cm2,我們可以說，這燈反射罩能力已衰減了50%。一般來說，反射罩的反射能力低過30%，就必須要考慮更換了，否則就是徒然耗電，達不到需要的干燥效果。時間長了，耗掉的電費足夠買新的反射罩了；而失去的質量與客戶信任，恐怕就不是用錢可以完全衡量的了。

UV燈管的正確保養

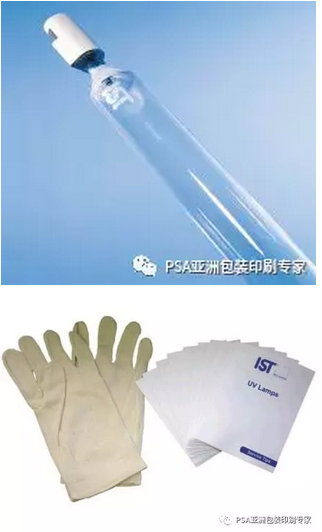

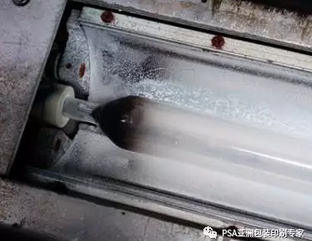

UV燈管外層是石英玻璃，內部是水銀或特殊元素蒸汽，點燈時內部電極溫度高達6000度，而石英燈管表面也有900度C的高溫。印刷過程中，飛散的油墨，紙毛，粉塵以及油氣，水氣等都很可能會附著在燈管上高溫燒結；累積形成霧膜，污漬；逐漸影響UV燈的輻射能量，而手汗如直接接觸石英燈管，高溫下會直接發黑，更是大大降低了燈管的透明度。

UV燈管的維護，以下才是真正的重點：

1.燈管的開閉次數越多，燈管壽命越短

●避免不必要的印刷急停車

●避免不必要的開燈/關燈

2.使用中與關閉后的排熱+冷卻狀態，非常影響燈管的壽命

●經常檢查排風管破孔/漏風

●時時關注冷卻水溫與水壓

3.周圍環境粉塵與墨霧嚴重，直接縮短燈管壽命

●事先處理紙粉/紙毛嚴重的被印材料

●避免使用飛墨嚴重的油墨

●避免使用厚墨層印刷

4.留意燈管如中間下垂，說明UV燈有冷卻能力不足問題

●必須立即檢查抽風功能與水冷卻系統功能

5.燈管清潔越頻繁，越能延長燈管壽命

●每一訂單，都可能產生對燈管的污染，時時檢查有必要

UV燈管的清潔維護

印刷領機必須要有這樣的認知與理念：每次開機后，由于紙張，油墨的差異，粉塵，飛墨以及油/水蒸氣都會不同程度的直接附著在燈管與反射罩上，高溫燒結越久，就會越難清除；因此，清潔越頻繁，越能維護燈管的壽命與能量。建議每次印刷完，我們都能檢查下燈管污染的程度，決定是否立即清潔。如燈管內壁已出現大面積起霧或發白，大概這燈管的壽命也差不多了。

UV燈反射罩的正確保養

 UV燈在使用過程中，會受到一定程度的污染，主要來至飛墨，其次是粉塵與蒸發氣體等；這些污染物會附著在UV燈管與反射罩上，再遇上燈管表面溫度高達900度C，很容易附著并粘死在燈管/反射罩表面；因此，每天一次的檢查與清潔保養，是維護燈管與反射罩使用壽命最重要/最直接的關鍵。很多工廠是每周或每月才檢查/清潔一次，但往往飛墨已沾滿，燒焦在燈管與反射罩上，已很難清洗去除了。

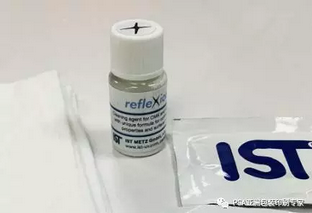

UV燈管的維護，通常使用異丙醇沾無毛絮棉布搽洗；但反射罩上的飛墨粉塵，用異丙醇通常還不能完整清除，我們建議要使用IST提供的特制清潔液沾無絮棉布慢速摩擦清洗，直到反射罩表面顆粒附著物徹底清除。IST的URS反射罩，精密的涂布了60多層物質，可以做到完全反射UV能量，但讓熱通過。用錯了清潔劑，會嚴重破壞反射罩表面精細涂層，直接影響反射罩的反射效率。

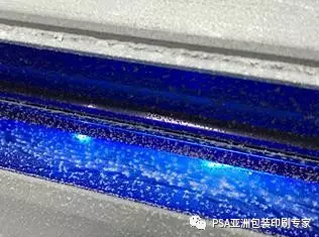

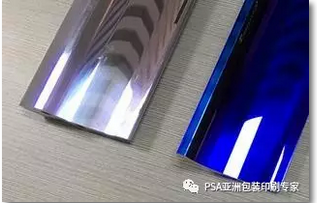

很多案例顯示，URS藍光反射罩在使用一段時間后，表面會出現一層薄霧狀的白色，感覺像是反射罩褪色了。但其實是飛墨，油氣與粉塵等在高溫下，已燒結在反射鏡表面；一般酒精棉已很難清除。這種情形下，應先拆出燈管，再使用IST專用請潔液（乳白色，瓶裝），用無絮棉布將乳液均勻涂擦在整片鏡面上，等待1分鐘讓乳液軟化污漬后，再用棉布涂擦，會更有效的去除表面白霧。處理后會發現反射罩可基本恢復到早先的鮮藍狀態。而且通過測量，UV燈的效率可提升10%～30% 以上。

1.最好帶上無棉絮的保護手套，避免清潔過程中手指被金屬邊緣刮傷。
