5月31日下午，由廣東省包協(xié)情報委• 《包裝前沿》聯(lián)合主辦的 “聚氨酯油墨固化不良的原因及解決技術(shù)探析 ”在線交流活動在包裝前沿技術(shù)交流QQ群、微信群同步舉辦，約4000余位群友在線參加。活動邀請了北京華騰呂銘華先生（華騰重慶聚特負責(zé)人）主講，呂總針對復(fù)合PET/MPET、PET/AL、BOPP/MPET、BOPP/AL等表層結(jié)構(gòu)時，經(jīng)常會出現(xiàn)袋子折疊一段時間后起皺或熱封處容易離層等固化不良現(xiàn)象，進行了深入的分析，并提供了相應(yīng)的解決方案。同時，華騰技術(shù)服務(wù)團隊在線與群友進行了交流。
一、聚氨酯油墨固化不良的原因及解決技術(shù)探析•主講：呂銘華
膠粘劑固化不完全是復(fù)合工序最常見的質(zhì)量問題之一。
造成此問題的原因很多，比如說配比不準確、溶劑中水分或醇類含量過大、環(huán)境濕度太大、剩膠保存不當(dāng)、膠粘劑本身交聯(lián)度不夠等因素都會造成固化不完全的結(jié)果，其中，尤其要引起大家重視的是聚氨酯油墨對膠粘劑不固化的影響。
因為聚氨酯油墨與膠粘劑不匹配，有可能產(chǎn)生以下現(xiàn)象：

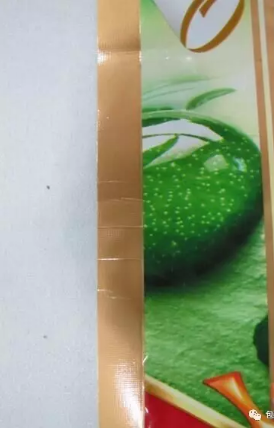

部分軟包裝客戶反映其生產(chǎn)的卷膜在他們的客戶處進行自動包裝時，封邊出現(xiàn)皺褶起層現(xiàn)象，或者熱灌裝時出現(xiàn)破袋。

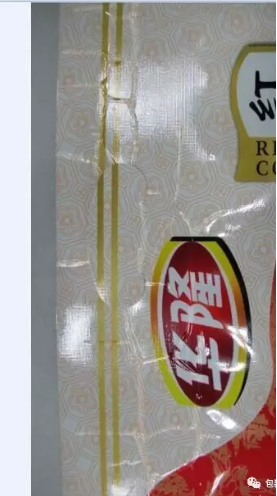

生產(chǎn)的袋子在制袋后放置一段時間（約1~2h），封邊處出現(xiàn)皺褶起層現(xiàn)象。 有一些袋子在裝箱時折疊放置，過了一段時間后，折痕處出現(xiàn)了離層現(xiàn)象。
以下是一個具體的案例:
該樣品的結(jié)構(gòu)是：PET12/VMPET12/CPP60
1、樣品情況分析（略，請掃碼閱讀）
2、原因分析（略，請掃碼閱讀）
3、如何應(yīng)對此類問題（略，請掃碼閱讀）
二、自由交流
1、嘉合萬盛艾爾文:PET/AL，PET/MPET，復(fù)合完了沒事，過一會就鼓起白泡來了，出現(xiàn)好幾次了。印刷溶劑殘留已經(jīng)排除了，上膠量也夠了，3.5gsm,找不到準確原因。請問是怎么回事？
北京華騰(珠海福瑞)譚：整卷還是卷表？
重慶聚特呂銘華：首先確定“白泡”是真空狀還是含有氣體。其次看看出現(xiàn)的位置是否有規(guī)律，是否卷芯卷外都一樣。
如果是含有氣體的氣泡，且下機時沒有，那么通常只有兩種情況：一是殘留溶劑的匯集，二是粘合劑中的固化劑與水分反應(yīng)產(chǎn)生了二氧化碳形成氣泡。
嘉合萬盛艾爾文:
氣泡芝麻大小,是后期鼓起來的，只有油墨部分有，加大上膠量到5gsm左右，用放大鏡看有火山狀。
北京華騰(珠海福瑞)譚:
油墨部位都有用白色托底嗎？
嘉合萬盛艾爾文:
白墨氣泡更明顯。
重慶聚特呂銘華:
復(fù)合完了進行了熟化還是直接進行二次復(fù)合？
北京華騰萬富達-高楨:
印刷膜殘留是否超標?
廣東國望鄭方明:
如果只在油墨位置有,可以在復(fù)合前檢測一下印刷膜的溶劑殘留量,看看都有哪些溶劑殘余。
北京華騰萬富達-高楨：
PET膜與AL都是阻隔性好的材料，如果有溶劑殘留復(fù)合時沒有揮發(fā)掉，在固化時釋放不出來，就會凝聚產(chǎn)生氣泡。
嘉合萬盛艾爾文：
印刷膜，我2次烘干，放置了一會就起氣泡了。
重慶聚特呂銘華:
復(fù)合頭層之后直接復(fù)二層還是熟化之后再復(fù)二層？
嘉合萬盛艾爾文:
復(fù)第2遍的時候，一過烘箱泡就起來了。
重慶聚特呂銘華:
有沒有試過熟化一段時間再復(fù)合二遍？ “放置了一會就氣泡了”是指單張膜還是卷外還是整卷膜？
嘉合萬盛艾爾文:
一加熱就起氣泡了，整卷,用放大鏡看，就像火山口一樣,里面有膠，感覺就像有水的感覺。
重慶聚特呂銘華:
個人建議：
1、薄膜收卷張力跟錐度一定要匹配，薄膜盡量收緊一些。
2、低溫熟化12小時后再復(fù)合第二遍。
3、檢測涂布量，確保干膠量。
北京華騰范治國:
能提供一下操作時，復(fù)合機設(shè)定的溫度嗎?
嘉合萬盛艾爾文:
不用勻膠輥時，特別明顯。
復(fù)合機溫度設(shè)定：45℃ 55℃ 65℃ 75℃
北京華騰范治國：
這樣的溫度設(shè)定，出現(xiàn)的氣泡用放大鏡看不會是火山口的形狀的。
嘉合萬盛艾爾文:
用勻膠輥，就好得多。
三井化學(xué) 李維剛:
檢查烘箱溫度，開始不要太高。
重慶聚特呂銘華:
油墨位置的表面張力有檢測嗎？
如果油墨位置處的表面張力沒有問題，可以參照剛才我講的方式試一試，后期咱們可以就試驗結(jié)果溝通交流。如果有需要可以將樣品寄給我們，我們協(xié)助分析。
嘉合萬盛艾爾文:
復(fù)合的時候張力很大。
北京華騰范治國:
還有個問題，溫度設(shè)定的順序跟機器的順序是不是相符?最好檢測印刷和復(fù)合的溶劑殘留。聚酯和聚酯鍍鋁都是高阻隔的材料，透氣性相對來說差，建議先檢測印刷和復(fù)合各工序的，也包括溶劑的純度。
嘉合萬盛艾爾文:
行，我這現(xiàn)在沒氣相色譜儀。
北京華騰范治國：
溶劑純度低會影響溶劑的揮發(fā)，就有可能造成溶劑殘留高。
嘉合萬盛艾爾文:
沒檢測，感官上感覺有味道。
北京華騰范治國:
那就先檢測一下最好，再逐步分析。
嘉合萬盛艾爾文:
我拿了樣品讓朋友給分析一下，里面到底是什么東西，分析出結(jié)果來，再跟各位專家溝通。
重慶聚特呂銘華:
好的，有新的進展隨時保持溝通交流。
北京華騰范治國:
這有時候跟氣候和溫度都有關(guān)系。
2、華生膜業(yè):PET1.2//鋁箔0.65u//PE4.2c，鋁箔和PE復(fù)合不牢，撕出來后PE膜上面還帶有粘性。但是客戶用別的規(guī)格的PE膜去復(fù)合卻能牢固，雖然不是特別牢。請問是什么原因？PE膜電暈沒問題。
但是客戶把膜寄過來，我拿到附近的印刷廠復(fù)合，同樣也是PET/鋁箔/PE4.2c，卻又是很牢固的。膠水配比5：1：7，熟化時間48h。
北京華騰萬富達-高楨:
一種可能是氣候不同，膠水有粘性，天氣濕度大，吃掉了一部分固化劑。還有就是溶劑里面含水或醇類溶劑。
重慶聚特呂銘華:
這個情況需要通過正交試驗進行驗證分析找出問題，同樣的膠水配比，同樣的工藝，復(fù)合不同的PE，狀況也是有可能有一些差異的，因為PE膜里的油酸酰胺以及芥酸酰胺也會消耗部分固化劑，但是根據(jù)上述描述來說，應(yīng)該是膠水配比中固化劑的量相對偏少造成的。
“撕出來后PE膜上面還帶有粘性。但是客戶用別的規(guī)格的PE膜去復(fù)合卻會牢。雖然不是特別牢”，說明也不是一個正常狀態(tài)，只是情況嚴重與輕微的差別。
北京華騰(珠海福瑞)譚:
到別的客戶那里復(fù)合的膜熟化后，把al/PE剝開還有粘性嗎？
廣東-華生膜業(yè)：
我把膜拿到別的廠里去復(fù)合，結(jié)果是復(fù)合強度很好，撕不開。
重慶聚特呂銘華:
可以將固化劑的量加大，分別復(fù)合兩種PE膜看看效果如何？同時用您附近復(fù)合廠的粘合劑再復(fù)合兩種PE膜，再看看效果，應(yīng)該就會有答案了。
廣東-華生膜業(yè):
我讓客戶把那個說總是復(fù)合不牢的膜寄過來，我這邊收到后拿到附近的廠家讓人幫忙試下，早上出的結(jié)果是復(fù)合強度很好，怎么也撕不開，除了撕斷。
北京華騰萬富達-高楨：
那就合格。
廣東-華生膜業(yè):
那個廠家跟我反映說可能是膠水不夠的原因，但是客戶那邊直接就給否認了。說他怎么復(fù)合別的膜就沒事，復(fù)合這個規(guī)格就不牢。
重慶聚特呂銘華:
建議進行現(xiàn)場試驗找原因。
廣東-華生膜業(yè)：
是的，我也這樣想。
3、匯特力陳先生、江陰歐萊特彩印楊斌、大連屹海包裝姜吉野：復(fù)合含鋁結(jié)構(gòu)時卷底起皺怎么辦？特別是印刷層復(fù)鋁箔層（干復(fù)）熱封層無溶劑這種,卷底起皺怎么辦？
重慶聚特呂銘華:
這個指的是卷芯皺的問題是吧？不是固化不良的問題。
周四化—合肥美邦:
用6英寸紙管會好些。主要是收卷張力的錐度問題，導(dǎo)致內(nèi)松外緊，而起皺。
重慶聚特呂銘華:
卷芯皺是復(fù)合包裝行業(yè)普遍存在的問題，應(yīng)該是跟很多因素有關(guān)系。
注意以下因素：
1、6英寸紙管比3英寸要好，尤其是加硬的。
2、材料結(jié)構(gòu)與收卷張力以及錐度的匹配。
3、熟化的條件。
4、卷芯接頭的平整度也很重要。
北京華騰(珠海福瑞)譚：
靠近卷芯部位盡可能不要有接頭。
重慶聚特呂銘華:
熟化溫度越高，薄膜的熱膨脹越大，薄膜所受勒緊的應(yīng)力越大，越容易產(chǎn)生褶皺。
熟化溫度與時間需要參照粘合劑的熟化要求,對于褶皺問題，熟化溫度低一點效果要更好。
特別強調(diào)下就是對于接頭的處理一定要細心，仔細觀察你會發(fā)現(xiàn)接頭前后的褶皺是最多的。
北京華騰(珠海福瑞)譚:
如果從端面就能明顯看出起皺了的，應(yīng)該在復(fù)合后2~4小時左右重新復(fù)卷.
大連屹海包裝--姜吉野:
我想問的是活皺的解決方法。
重慶聚特呂銘華:
杜絕活皺：
1、6英寸紙管比3英寸要好，盡量使用加硬的紙管，有的客戶使用鋁箔膜里的鐵管芯
2、材料結(jié)構(gòu)與收卷張力以及錐度的匹配。
3、熟化的條件，熟化溫度適當(dāng)降低。
4、接頭一定要平整。
活皺想要恢復(fù)的話，一般放在復(fù)合機復(fù)合輥進行熱燙收卷，對于活皺有一定的效果。
大連屹海包裝--姜吉野:
是否鍍鋁的材料更容易出活皺？
重慶聚特呂銘華:
PET以及AL等剛性材料褶皺的情況會更多一些。
三、結(jié)語
因為油墨的問題引起膠水固化不良，已經(jīng)引起了很多企業(yè)的重視，此類問題的出現(xiàn)也是越來越少。在生產(chǎn)中，企業(yè)對于產(chǎn)品的原料及工藝都應(yīng)保持適當(dāng)?shù)姆�(wěn)定，變更時應(yīng)按照小中大的試驗原則，避免造成批量質(zhì)量損失。同時，供應(yīng)商應(yīng)該重視產(chǎn)品質(zhì)量，聚氨酯油墨引起不固化現(xiàn)象，看起來是油墨造成的，其實是油墨連接料決定的，很多油墨廠自己不做油墨連接料，所以油墨連接料供應(yīng)商的質(zhì)量穩(wěn)定也很重要!這點應(yīng)引起大家的注意。
