設計包裝產品成形后內外尺寸至關重要，直接影響到裝包裝物的難易度及運輸要求。紙箱的尺寸分為內徑尺寸、制造尺寸（生產尺寸或壓線尺寸）、外徑尺寸三種尺寸，通常我們在進行瓦楞紙箱尺寸設計時會先確定紙箱的內徑尺寸，然后根據內徑尺寸推算出紙箱的制造尺寸。

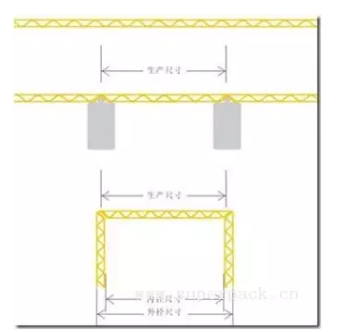

▲圖4、為紙箱的三種尺寸的示意圖

瓦楞紙箱的內徑尺寸，由被包裝商品的最大外徑尺寸，商品的組裝和個數以及隔襯與緩沖裝置的尺寸有關。

1.1當被包裝商品為單件時，其計算公式為：

式中，Xi是瓦楞紙箱某一方向的內徑尺寸（mm）; xmax是被包裝商品某一方向的最大外徑尺寸（mm）； kXi是紙箱內徑尺寸修正系數（mm），其數值見下表。

紙箱內徑尺寸修正系數（mm）

注：尺寸大者取大值，尺寸小者取小值。

▲圖5、單件內裝物內尺寸計算圖示

例如：如圖5

被包裝商品的寬度方向最大外徑尺寸 xmax = 60mm ，用中型箱時

那么瓦楞紙箱內徑尺寸為：Xi = 60 + 3 = 63mm

1.2當被包裝商品為多件時，瓦楞紙箱的內徑尺寸計算公式為：

式中，Xi是瓦楞紙箱某一方向內徑尺寸（mm）; xmax是單個被包裝商品某一方向最大外徑尺寸（mm）；n是沿瓦楞紙箱某一方向的排列數目;Δ是被包裝商品尺寸變動系數（mm）;          kXi是瓦楞紙箱內徑尺寸修正系數（mm）;T是襯格或緩沖件厚度（mm）。

被包裝商品尺寸變動系數為：具有可壓縮性的針棉織品Δ=±3mm/打，中包裝紙箱Δ=±1～2mm/個；不可壓縮性商品，如玻璃瓶罐，Δ=1～2mm/個。

▲圖6、多件內裝物內尺寸計算圖示

例如：如圖6

被包裝商品的寬度方向最大外徑尺寸 xmax = 60mm ，沿瓦楞紙箱寬度方向的排列數目：n = 6 ，被包裝商品尺寸變動系數Δ = 2mm

那么瓦楞紙箱內部寬度尺寸為：Xi = 60mm *6+ 2*（6-1）+ 3

= 373mm

瓦楞紙箱長、寬、高的制造尺寸計算公式為：

式中，X是瓦楞紙箱長、寬或高的制造尺寸（mm）; Xi是瓦楞紙箱某方向的內徑尺寸（mm）；kX是瓦楞紙箱制造尺寸修正系數（mm）；紙箱制造尺寸修正系數見下表。

表2、02類紙箱制造尺寸修正系數（mm）

注：1）表2中L2和B2是瓦楞紙箱接合部分兩側面的長和寬，L1和B1是瓦楞紙箱另外兩側面的長和寬，一般有L1＞L2，B1＞B2。2）其它楞型根據紙板厚度作相應調整。

表3、03型制造尺寸修正系數（mm）

注：若地盒為0301天盒為0300型，表內地盒天盒的長寬加放尺寸正好相反。

表4、09類附件制造尺寸修正系數（mm）

▲圖7、瓦楞紙箱制造尺寸計算圖示

例如：如圖7

被包裝商品的寬度方向最大外徑尺寸Xi = 373mm ，瓦楞紙箱寬度制造尺寸系數kX=8mm

那么瓦楞紙箱制造寬度尺寸為：X = 373 + 8 = 381 mm

被包裝商品的高度方向最大外徑尺寸Xhi = 500mm ，瓦楞紙箱寬度制造尺寸系數kX=16mm

那么瓦楞紙箱制造寬度尺寸為：Xh = 500 + 16 = 516 mm

紙箱的外部尺寸計算公式為：

式中：X0是紙箱外部尺寸（mm）；X是紙箱制造尺寸（mm）；t是紙箱的紙板厚度（mm）。

對于復雜結構形式的折疊紙箱，其內徑尺寸、制造尺寸和外部尺寸則應根據具體情況來具體分析。

▲圖8、紙箱外部尺寸計算圖示

例如：如圖8

紙箱內部寬度制造尺寸為：X==29mm，紙箱厚度為：t=2mm

那么紙箱外部寬度為：Xo = 29 + 2 = 31mm
